Do portfólio da AEGIS
Moinho
SPDA em instalação industrial
Terenos · MS

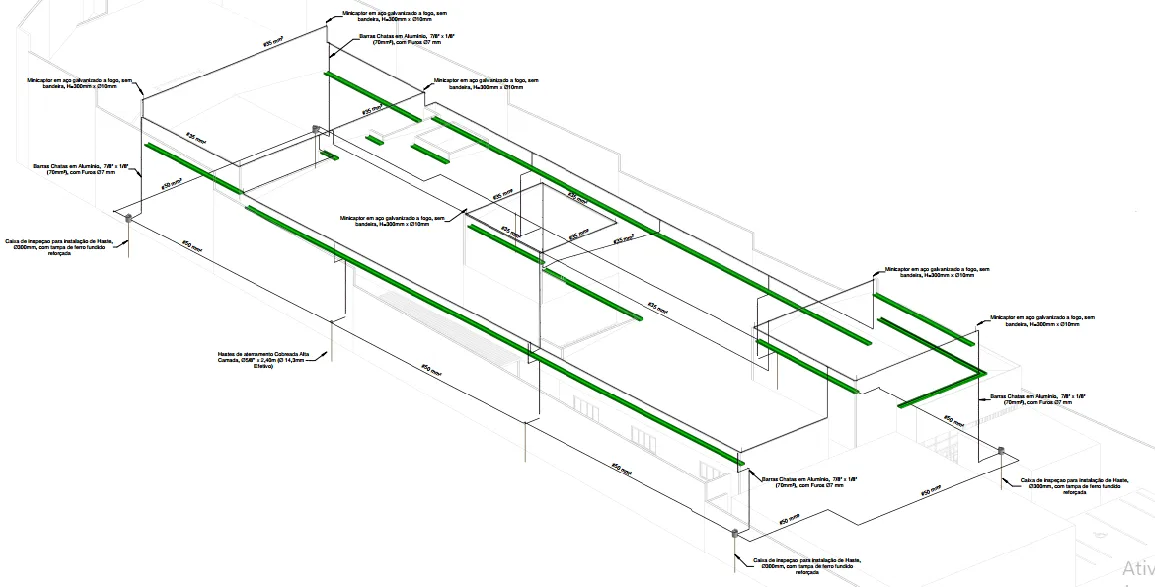

Execução de captação, descidas e malha de aterramento, com equipotencialização e medição de resistência.
Instalação · Campo Grande, MS
Instalação de SPDA e aterramento em Campo Grande e no MS
Captação, descidas e malha, com resistência medida na entrega.
- Para indústrias
- 3 normas aplicáveis
- ART emitida · CREA-MS 66939
Para quem é
Quando contratar instalação de spda e aterramento
Um SPDA só protege se a execução respeitar o projeto: seção do condutor, raio de curvatura, continuidade das conexões e uma malha de aterramento que realmente escoe. A AEGIS executa e entrega com a resistência de aterramento medida.
- Indústrias
- Galpões
- Edifícios
- Escolas
- Propriedades rurais
Situações típicas
- O projeto de SPDA está pronto e a edificação precisa da instalação.
- O sistema existente está corroído, incompleto ou nunca foi verificado.
- A empresa precisa regularizar a proteção para seguro, bombeiros ou auditoria de cliente.
O que ele evita
- Cabo de descida com curva fechada, que perde eficiência justamente no pico da corrente.
- Conexão sem continuidade elétrica entre captação, descida e malha.
- Malha instalada sem medição, sem ninguém saber se a resistência está aceitável.
- Equipotencialização esquecida, deixando diferença de potencial entre partes metálicas.
Escopo
Instalação de SPDA e aterramento: o que está incluído
Entregável padrão. O escopo final é confirmado no orçamento.
- Instalação do subsistema de captação
- Execução das descidas e fixações
- Execução da malha de aterramento
- Equipotencialização das partes metálicas e do quadro
- Instalação de caixas de inspeção
- Medição de resistência de aterramento
- Registro fotográfico e relatório de entrega
- ART de execução
- Garantia conforme o escopo contratado
Como a AEGIS trabalha
Instalação de SPDA e aterramento, passo a passo
- Conferência Leitura do projeto, do nível de proteção definido e das condições da estrutura.
- Malha Execução do aterramento e das conexões antes do fechamento do terreno.
- Captação e descidas Montagem dos captores, das descidas e das fixações conforme o detalhamento.
- Medição e entrega Medição da resistência de aterramento e entrega com registro documentado.
Normas e responsabilidade
Sob que regras esse serviço é feito
- NBR 5419: proteção contra descargas atmosféricas
- NBR 5410: aterramento e equipotencialização
- NR-10 e NR-35: eletricidade e trabalho em altura
Cada entrega tem ART emitida pelo engenheiro eletricista responsável pela AEGIS, Pedro H. S. Haag, CREA-MS 66939.
Por que com a AEGIS
- Entrega com medição A resistência de aterramento é medida e registrada na entrega. Sem medição, não há como afirmar que o sistema funciona.
- Serviço que quase ninguém executa na região Muita empresa projeta SPDA e passa a execução adiante. A AEGIS faz as duas pontas.
- Integração com a elétrica da obra A equipotencialização é feita conversando com o quadro e o aterramento da instalação.
Veja também
Outros serviços de instalação
Perguntas frequentes
De quanto em quanto tempo o SPDA precisa ser inspecionado?
A NBR 5419 pede inspeção visual anual e inspeção completa em intervalos que variam com o nível de proteção da edificação, além de inspeção logo após uma descarga atmosférica registrada no prédio.
Vocês entregam a medição de resistência de aterramento?
Sim. A medição faz parte da entrega e vem registrada. Sem medir, não há como afirmar que a malha está dentro do valor de projeto.
Meu SPDA antigo precisa ser refeito?
Depende do estado. Corrosão, descidas rompidas, conexões sem continuidade e ausência de equipotencialização são os problemas mais comuns. A AEGIS inspeciona e indica o que precisa ser corrigido.
Vocês instalam SPDA projetado por outra empresa?
Sim, desde que o projeto esteja completo e com responsável técnico. A AEGIS confere o dimensionamento antes de executar.
O serviço serve para exigência de seguradora ou bombeiros?
A instalação é executada conforme a NBR 5419 e entregue com ART e registro de medição. Confirme com o solicitante qual documento específico ele exige, para que a entrega atenda ao pedido.
A AEGIS atende fora de Campo Grande?
Sim. A base é Campo Grande e a AEGIS tem projetos e obras entregues em Ponta Porã, Amambai, Terenos, Ribas do Rio Pardo, Bodoquena, Miranda, Corumbá e São Gabriel do Oeste.
